Typ :
WSP-1

Wärmespeicher mit einem Wärmetauscher
aus Edelstahl
Alle Rp-Anschlüsse sind Innengewinde nach DIN 2999, Teil 1 und 90mm lang

Alle AG-Anschlüsse sind Außengewinde nach DIN 259 und 115mm lang

Isolierung FCKW-frei und 100% recyclefähig

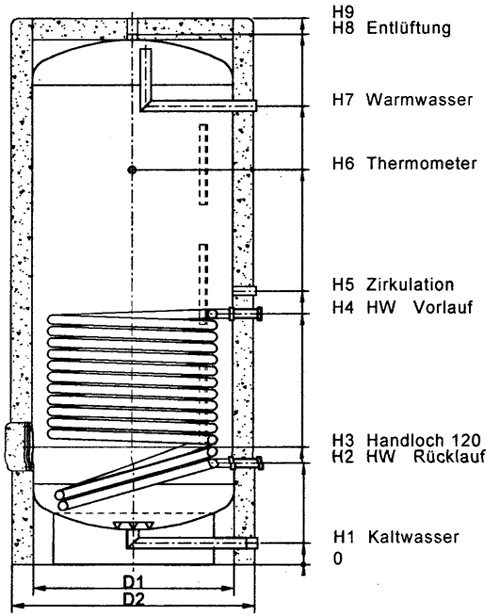

Maße in mm
Inhalt (Liter)   150 200 300 400 500 600 750 1000
H1 - Kaltwasser   65 65 65 70 70 70 80 80
H2 - HW, Rücklauf   260 305 305 330 330 330 380 405
H3 - Handloch   340 365 365 390 390 390 440 465
H4 - HW, Vorlauf   685 605 795 890 890 890 940 1005
H5 - Zirkulation   760 685 870 975 975 975 1025 1140
H6 - Thermometer   1100 1115 1345 1375 1430 1430 1480 1725
H7 - Warmwasser   1130 1145 1375 1420 1670 1670 1720 1995
H8 - Entlüftung   1325 1365 1615 1640 1910 1910 1990 2275
H9 - Gesamthöhe   1375 1415 1665 1690 1960 1960 2040 2325
D1 - Speicher   400 500 500 600 600 650 750 800
D2 - Hartschaumisolierung   600 700 700 800 800 850 950 1000
Gewicht in kg   50 65 88 103 108 126 168 190
Anschlüsse   150 200 300 400 500 600 750 1000
Handloch DN 120 120 120 120 120 120 120 120
Kalt-,Warmwasser Rp 1" 1" 1" 1" 1" 1" 1 1/2" 1 1/2"
Zirkulation Rp 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4"
Thermometer Rp 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
Entlüftung Rp 1" 1" 1" 1" 1" 1" 1" 1"
Heizwendel AG 1" 1" 1 1/4" 1 1/2" 1 1/2" 1 1/2" 1 1/2" 1 1/2"
Heizfläche m² 0,9 0,9 1,4 1,8 1,8 1,8 2,4 2,8
Rohrdurchmesser   18,0 18,0 26,9 33,7 33,7 33,7 33,7 33,7
Leistungsdaten und Leistungskennzahlen nach DIN 4708 bei 10/80/45 °C
Heizwendel unten NL 2 4 12 20 23 26 35 46
Dauerleistung Heizw. unten l/h 926 978 1522 1743 1924 2012 2413 2846
Technische Änderungen vorbehalten
